筑炉机使用的注意事项

发布日期：2019-04-22 00:00 来源：http://www.dlrcyj.com 点击：

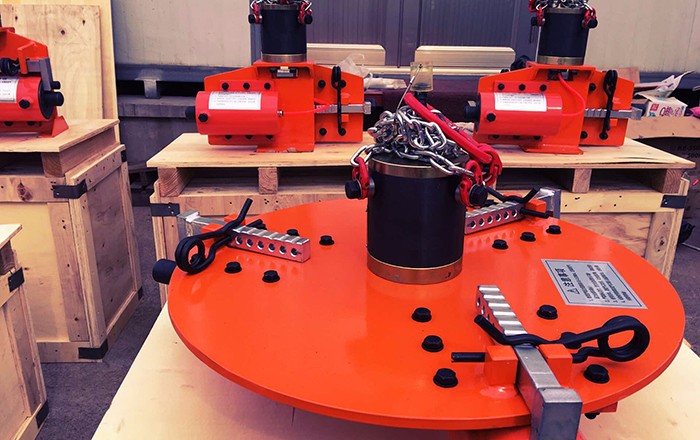

气动筑炉机由气体分配器、气缸套、气锤头、长度调节杆及链条组成，主要用于中频炉的干质炉衬材料打结，气动筑炉机是利用气锤头敲击中频炉坩埚内壁原理，使炉衬材料的大小颗粒互相填充空隙，以达到炉衬材料紧密的效果。该筑炉机设计有自动旋转装置，在使用过程中均可自动旋转，并可随意调节输入气量，以调节振动力大小，保证打结效果均匀

室温低于10℃高于5℃扎固槽东侧必须用彩条布挡严，西侧稍作遮挡即可。室温3℃-5℃之间扎固槽东侧必须用彩条布挡严，西侧必须挡至出铝端头一米以外。室温3℃以下除扎固槽两侧挡严以外，甲方必须在扎固槽东西两侧槽底各生两台炉子以提高扎固槽周围的环境温度。

各筑炉队加强对炒糊、预热和空压机等主要施工设备的维护保养，因其故障而对扎糊质量造成了影响将承担全部责任。严格挑选合格的枪手上岗，对技术不好、扎糊质量不过硬如炭帽扎不平，切不齐的问题枪手要及时更换，否则，甲方将予以经济处罚。

搅拌时间和振动时间控制不好。搅拌时间太短，材料混合不均匀，不密实，强度降低；浇注料的浇注应采用震捣机分层进行震捣。振动时间过长，材料易产生分层，细粉浮在表面，骨料沉在底部，导致材料强度降低易剥落。

浇注料拌和后３０ｍｉｎ内用完，宜一次浇注到所规定的厚度和高度。浇注料施工应在５℃以上的环境下进行，因为温度太低，材料不易凝固，即使凝固，也是一种假凝现象，浇注料一般应连续进行浇注，在前一层浇注料初凝前，应将下一层浇注料浇注完。如施工间隙超过其初凝时，应按施工缝要求进行处理。

筑炉机
