简述电动筑炉机的操作规范

发布日期：2017-06-16 00:00 来源：http://www.dlrcyj.com 点击：

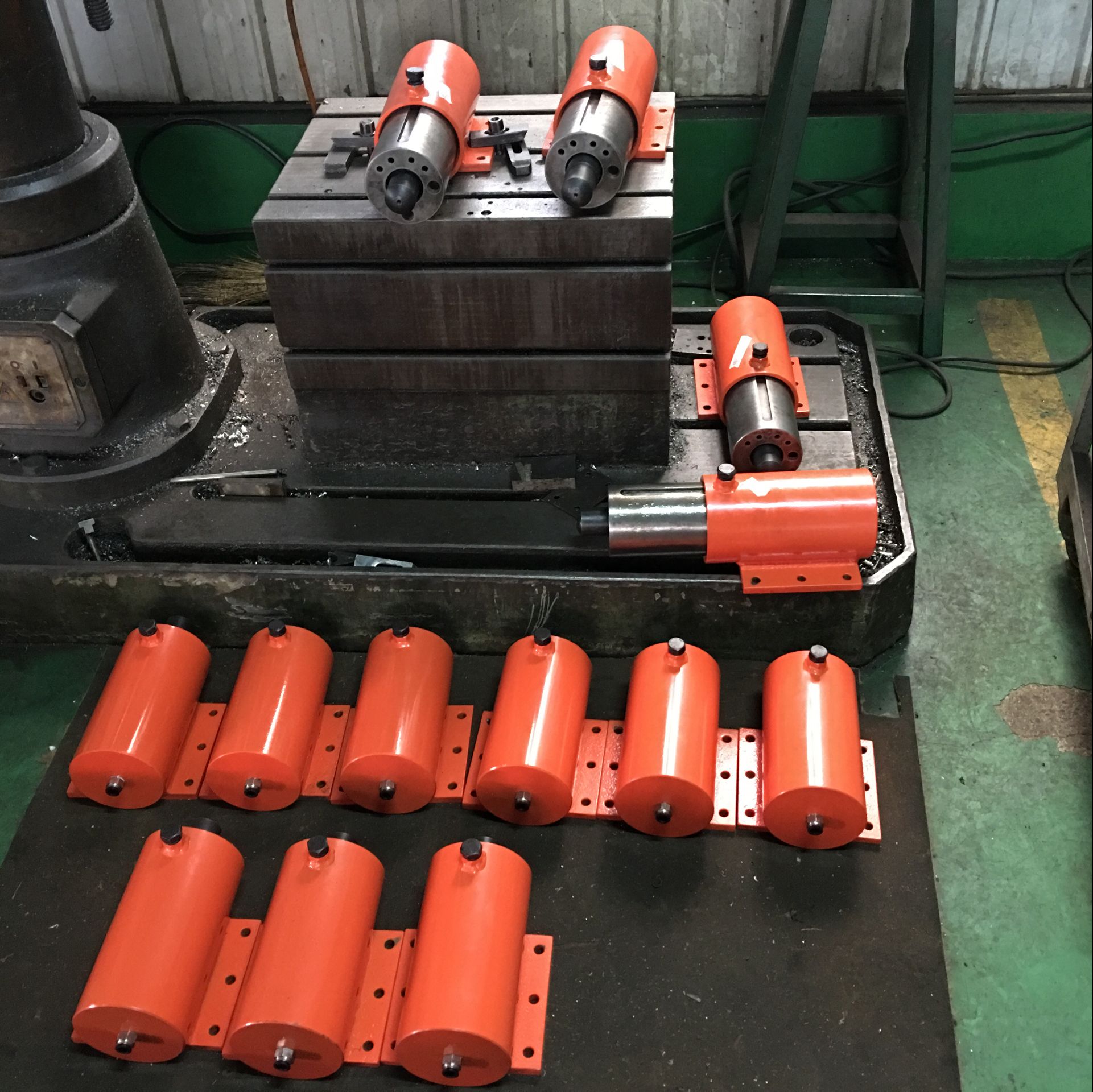

电动筑炉机由振动主机、筑炉工具组成。筑炉工具包括：炉底振板、炉壁振板、捣固叉、扁铲。电动筑炉机是根据电机带动偏心轮产生的振动力，通过炉衬振板和炉壁振板将振动力传递给砂料，压紧砂料并排出砂内空气，以使砂料与砂料之间达到高的填充密度。

电动筑炉机采用低功率三相振动电机，振动频率2900转/分，频率50HZ。振动力1000-2000N，至少达到0.3~0.5MPa的压强；为使工人操作方便，要求电机采用铝合金外壳，重量更轻。才能使炉衬的打结更结实耐用。而且不仅能上下动力，还要在炉内做局部回转、偏压等运动。

镁铝尖晶石是一种人工合成的耐火材料，理论成分为ω(Al2O3)=71.5%，ω(MgO)=28.5%；熔点为2135℃，耐火度约为1900℃，具有良好的抗热震性，可用作各种感应炉坩埚材料。其生产方法是将Al2O3和MgO两种原料混合后，用烧结合成或电弧、电渣法合成。石英砂是酸性耐火材料，用于制作酸性坩埚。

天然石英砂精选后，可得到纯度较高的石英砂。石英砂的有害杂质是碱性氧化物。石英砂的耐火度约为1650℃，制作的坩埚工作温度为1550℃。这种坩埚又优良的抗热震性，低于1500℃使用时寿命较长。

制作坩埚的材料中，除了耐火材料外，还有少量添加剂。常用的是硼酸（H3BO3）。硼酸的主要作用是降低砂料的烧结温度，促进镁铝尖晶石的形成，并且改变坩埚的体积变化率。加入不同数量的硼酸可以调节坩埚的体积变化率。不同的硼酸加入量对石英砂体积变化率影响不同。作为添加剂的硼酸，粒度一般小于0.5mm，达到工业纯即可。硼酸的加入量与坩埚的工作温度及使用条件有关，加入硼酸会使坩埚的工作温度降低。在真空感应炉熔炼时，加入坩埚中的硼酸会使金属液增硼，在熔炼超级合金时要注意这一点。

筑炉机
